Netzwerktopologien

In der Netzwerkplanung bezeichnet Topologie die physische oder logische Struktur des Netzwerks und die Art und Weise, wie die Geräte miteinander verbunden sind. Es gibt verschiedene Netzwerktopologien, jede mit ihren eigenen Vor- und Nachteilen. Die Wahl der geeigneten Topologie hängt von den spezifischen Bedürfnissen und Anforderungen der jeweiligen Umgebung ab. Im Folgenden werden einige der gängigsten Netzwerktopologien näher betrachtet.

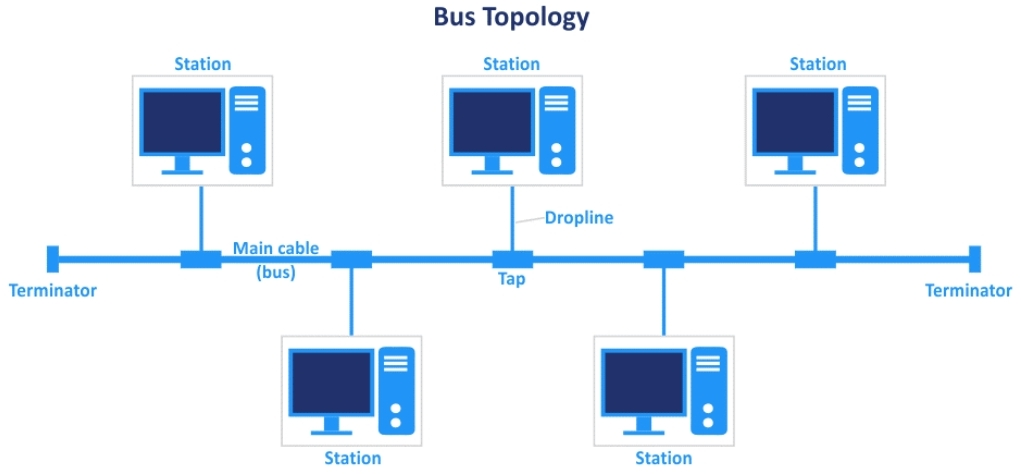

Bus-Topologie

In einer Bus-Topologie sind alle Geräte im Netzwerk an ein zentrales Übertragungskabel, den sogenannten „Bus“, angeschlossen. Daten werden in beide Richtungen über den Bus übertragen, und jedes Gerät empfängt und verarbeitet die Daten, um die für es bestimmten Daten zu identifizieren. Tritt jedoch ein Fehler im Hauptkabel auf, kann das gesamte Netzwerk beeinträchtigt werden.

Eigenschaften:

• Einfache und leicht umsetzbare Struktur.

• Es benötigt weniger Verkabelung als andere Topologien.

• Es eignet sich besser für kleine und mittelgroße Netzwerke.

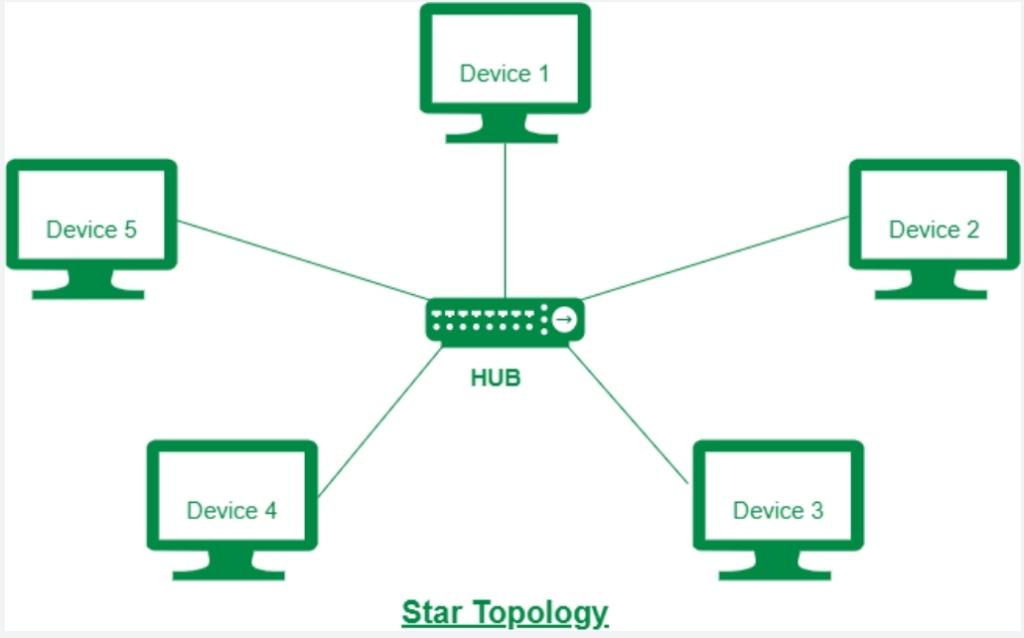

Sterntopologie

In einer Sterntopologie sind alle Netzwerkgeräte mit einem zentralen Knoten, dem sogenannten Hub oder Switch, verbunden. Daten werden zum und vom Hub übertragen, der sie an die Empfangsgeräte verteilt. Fällt der Hub aus, ist nur das an ihn angeschlossene Gerät betroffen, was die Fehlersuche und Diagnose vereinfacht.

Eigenschaften:

• Höhere Zuverlässigkeit und einfachere Fehlerdiagnose.

• Es ermöglicht eine höhere Skalierbarkeit und Erweiterung des Netzwerks.

• Es erfordert mehr Verkabelung als die Bustopologie.

Ringtopologie

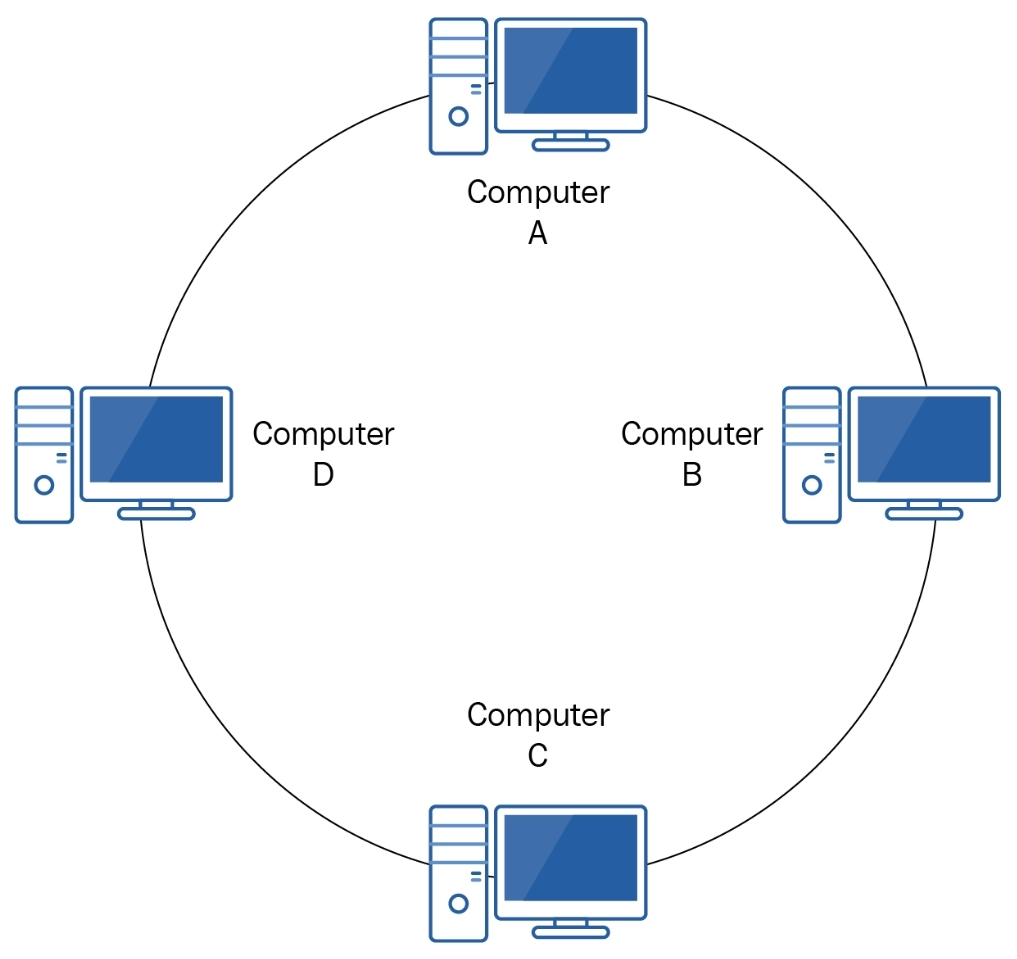

In einer Ringtopologie sind die Geräte in einem geschlossenen Kreis verbunden, wobei jedes Gerät direkt mit seinem Nachbarn verbunden ist und so einen Ring bildet. Die Daten fließen in einer bestimmten Richtung im Ring und durchlaufen jedes Gerät, bis sie ihren Empfänger erreichen. Fällt ein Gerät aus, kann dies den Ring unterbrechen und die Kommunikation im gesamten Netzwerk stören.

Eigenschaften:

• Einfacher Aufbau und weniger Verkabelung als bei anderen Topologien.

• Geringere Zuverlässigkeit aufgrund der gegenseitigen Abhängigkeit der Geräte.

• Es eignet sich für kleine und mittelgroße Netzwerke mit geringem Datenaufkommen.

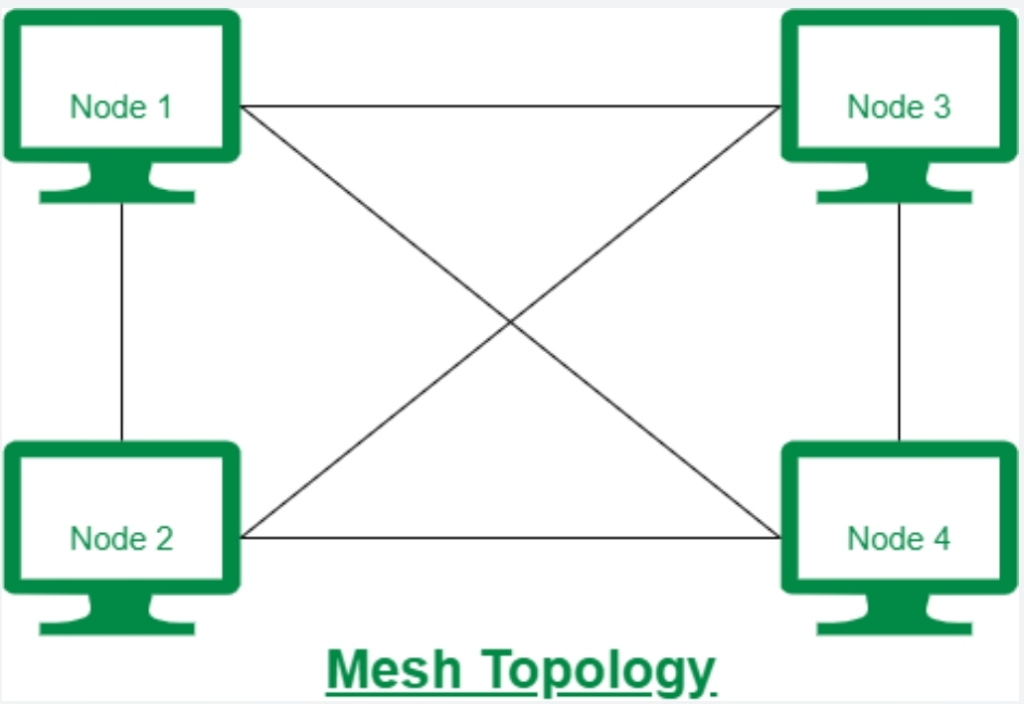

Netztopologie

In einer Mesh-Topologie ist jedes Gerät direkt mit jedem anderen Gerät im Netzwerk verbunden, wodurch mehrere mögliche Kommunikationswege entstehen. Dies bietet hohe Redundanz und Fehlertoleranz, denn wenn eine Verbindung oder ein Gerät ausfällt, kann das Netzwerk über andere Wege weiterhin funktionieren.

Eigenschaften:

• Hohe Redundanz und Fehlertoleranz.

• Es erfordert einen hohen Verkabelungsaufwand und kann teuer in der Umsetzung sein.

• Es eignet sich für kritische Netzwerke, die eine hohe Verfügbarkeit und Zuverlässigkeit erfordern.

Zusammenfassung

Bus-, Ring-, Stern- und Maschennetzwerke zählen zu den gängigsten Topologien im Computernetzwerkdesign. Jede Topologie hat ihre eigenen Vor- und Nachteile, und die Wahl der geeigneten Topologie sollte sich nach den spezifischen Anforderungen der jeweiligen Netzwerkumgebung richten. Die Bus-Topologie ist einfach und kostengünstig, die Ring-Topologie eignet sich für kleine Netzwerke, die Stern-Topologie ist zuverlässig und skalierbar, und die Maschen-Topologie bietet hohe Redundanz und Fehlertoleranz. Das Verständnis dieser Topologien ist unerlässlich für den Aufbau effizienter und zuverlässiger Netzwerke in der heutigen vernetzten Welt.

Vor- und Nachteile der einzelnen Topologien

Bei der Planung von Computernetzwerken ist die Wahl der richtigen Topologie entscheidend, da jede Topologie ihre eigenen Vor- und Nachteile hat. Im Folgenden analysieren wir die Vor- und Nachteile von Bus-, Ring-, Stern- und Maschennetzwerken, um Ihnen zu helfen, die für Ihre Netzwerkanforderungen am besten geeignete Option zu finden.

Vorteile und Nachteile des Busnetzes

Vorteile:

• Einfache und leicht umsetzbare Struktur.

• Es benötigt weniger Verkabelung als andere Topologien.

• Es eignet sich für kleine und mittelgroße Netzwerke mit geringem Datenaufkommen.

Nachteile:

• Bei einem Ausfall des Hauptkabels (Bus) kann das gesamte Netzwerk betroffen sein.

• Das Hinzufügen neuer Geräte kann zu Engpässen im Bus führen und die Leistung beeinträchtigen.

• Für große Netzwerke oder solche mit hohem Datenaufkommen ist es nicht sehr gut geeignet.

Vorteile und Nachteile des Ringnetzwerks

Vorteile:

• Einfacher Aufbau und weniger Verkabelung als bei anderen Topologien.

• Geringere Zuverlässigkeit aufgrund der gegenseitigen Abhängigkeit der Geräte.

• Geeignet für kleine und mittelgroße Netzwerke mit geringem Datenaufkommen.

Nachteile:

• Wenn ein Gerät ausfällt, kann dies den Ring unterbrechen und die Kommunikation im gesamten Netzwerk beeinträchtigen.

• Das Hinzufügen neuer Geräte kann eine Unterbrechung des gesamten Netzwerks erfordern, um den Ring wiederherzustellen.

• Für große Netzwerke oder solche mit hohem Datenaufkommen ist es nicht sehr gut geeignet.

Vor- und Nachteile des Sternennetzes

Vorteile:

• Höhere Zuverlässigkeit und einfachere Fehlerdiagnose.

• Es ermöglicht eine höhere Skalierbarkeit und Erweiterung des Netzwerks.

• Sie erfordert zwar mehr Verkabelung als die Bustopologie, ist aber besser organisiert.

Nachteile:

• Ein Ausfall des zentralen Knotenpunkts kann dazu führen, dass das gesamte Netzwerk lahmgelegt wird, bis dieser repariert oder ersetzt ist.

• Wenn der zentrale Knotenpunkt überlastet wird, kann dies die Leistungsfähigkeit des gesamten Netzwerks beeinträchtigen.

• Die Implementierungskosten können aufgrund des Einsatzes eines zentralen Hubs und des höheren Verkabelungsaufwands höher ausfallen.

Vorteile und Nachteile von Mesh-Netzwerken

Vorteile:

• Hohe Redundanz und Fehlertoleranz.

• Der Ausfall einer Verbindung oder eines Geräts beeinträchtigt nicht die Kommunikation im gesamten Netzwerk.

• Es eignet sich für Netzwerke, die eine hohe Verfügbarkeit und Zuverlässigkeit erfordern.

Nachteile:

• Es erfordert einen hohen Verkabelungsaufwand und kann teuer in der Umsetzung sein.

• Die Einrichtung und Verwaltung eines Mesh-Netzwerks kann aufgrund der Vielzahl der Verbindungen komplex sein.

• In großen Netzwerken kann der Datenverkehr zwischen Geräten zu Engpässen führen.

Zusammenfassung

Jede Netzwerktopologie hat ihre Vor- und Nachteile, und die Wahl der geeigneten Topologie sollte sich nach den spezifischen Anforderungen des Netzwerks richten. Die Bustopologie ist einfach und kostengünstig, kann aber hinsichtlich Skalierbarkeit und Zuverlässigkeit eingeschränkt sein. Die Ringtopologie ist einfach und benötigt weniger Verkabelung, ist jedoch weniger zuverlässig und kann bei Erweiterungen Probleme bereiten. Die Sterntopologie ist zuverlässig und skalierbar, kann aber stark vom zentralen Hub abhängig sein. Die Mesh-Topologie bietet hohe Redundanz und Fehlertoleranz, kann aber teuer und komplex in der Implementierung sein.

Auswahl der geeigneten Topologie für verschiedene Szenarien

Die Netzwerktopologie beschreibt die Art und Weise, wie Geräte und Knoten in einem Computernetzwerk miteinander verbunden sind. Die Wahl der richtigen Topologie ist ein grundlegender Aspekt des Netzwerkdesigns, da sie die Effizienz, Leistung und Zuverlässigkeit der Kommunikation zwischen den Geräten beeinflusst. Jede Topologie hat ihre eigenen Eigenschaften und eignet sich besser für bestimmte Szenarien und spezifische Anforderungen. Im Folgenden analysieren wir verschiedene Szenarien und wählen jeweils die am besten geeignete Topologie aus.

Szenario 1: Kleines Heimnetzwerk

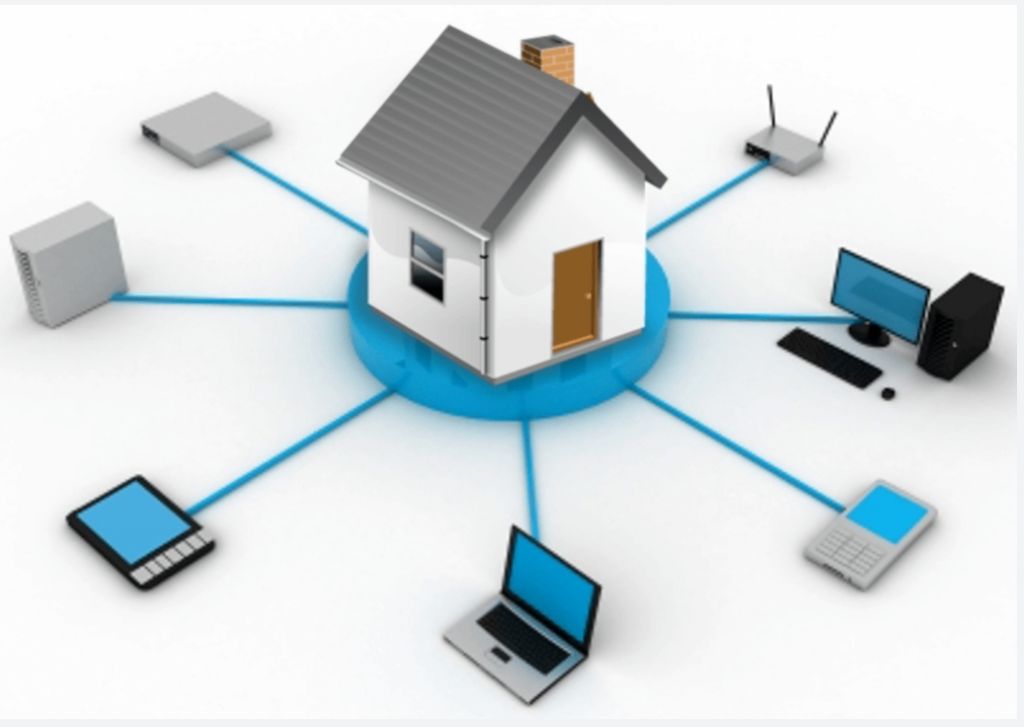

In einem kleinen Heimnetzwerk, in dem nur wenige Geräte miteinander kommunizieren müssen, bietet sich eine Sterntopologie an. Bei dieser Topologie sind alle Geräte an einen zentralen Hub oder Switch angeschlossen, was die Verwaltung vereinfacht und die Zuverlässigkeit erhöht. Fällt ein Gerät aus, ist zudem nur dieses Gerät betroffen, nicht das gesamte Netzwerk.

Szenario 2: Kleines oder mittleres Büro

Für kleine bis mittelgroße Büros mit mehreren Abteilungen oder Arbeitsbereichen kann eine Busnetzwerktopologie eine geeignete Wahl sein. Bei dieser Topologie sind alle Geräte an ein einziges Hauptkabel (Bus) angeschlossen, was die Verkabelung vereinfacht und Kosten senkt. Es ist jedoch wichtig zu beachten, dass ein Ausfall des Hauptkabels das gesamte Netzwerk beeinträchtigen kann. Daher sollten Redundanz und Fehlertoleranz berücksichtigt werden.

Szenario 3: Großes Unternehmensnetzwerk

In großen Unternehmensnetzwerken mit mehreren Gebäuden oder geografisch verteilten Standorten bietet sich eine Mesh-Topologie an. In dieser Topologie ist jedes Gerät direkt mit jedem anderen verbunden, was hohe Redundanz und Fehlertoleranz gewährleistet. Fällt eine Verbindung oder ein Gerät aus, kann die Kommunikation über andere verfügbare Pfade umgeleitet werden. So wird die Servicekontinuität sichergestellt und die Anzahl potenzieller Single Points of Failure reduziert.

Szenario 4: Filialnetzwerk

Für ein Filialnetzwerk mit Hauptsitz und mehreren Außenstellen bietet sich eine erweiterte Sterntopologie an. In dieser Topologie verfügt jede Außenstelle über eine lokale Sterntopologie, wobei ihre Geräte an einen lokalen Switch angeschlossen sind. Alle Switches der Außenstellen sind dann mit einem zentralen Switch im Hauptsitz verbunden. Diese Konfiguration ermöglicht eine zentrale Verwaltung und eine höhere Skalierbarkeit.

Szenario 5: Drahtloses Netzwerk

In einem drahtlosen Netzwerk, beispielsweise in Umgebungen, die Internetzugang über große Gebiete erfordern oder bei temporären Veranstaltungen, ist eine drahtlose Sternnetzwerktopologie die geeignetste Option. Bei dieser Topologie verbinden sich alle Geräte mit einem zentralen WLAN-Zugangspunkt und bieten so eine schnelle und flexible Konnektivität in Bereichen mit WLAN-Abdeckung.

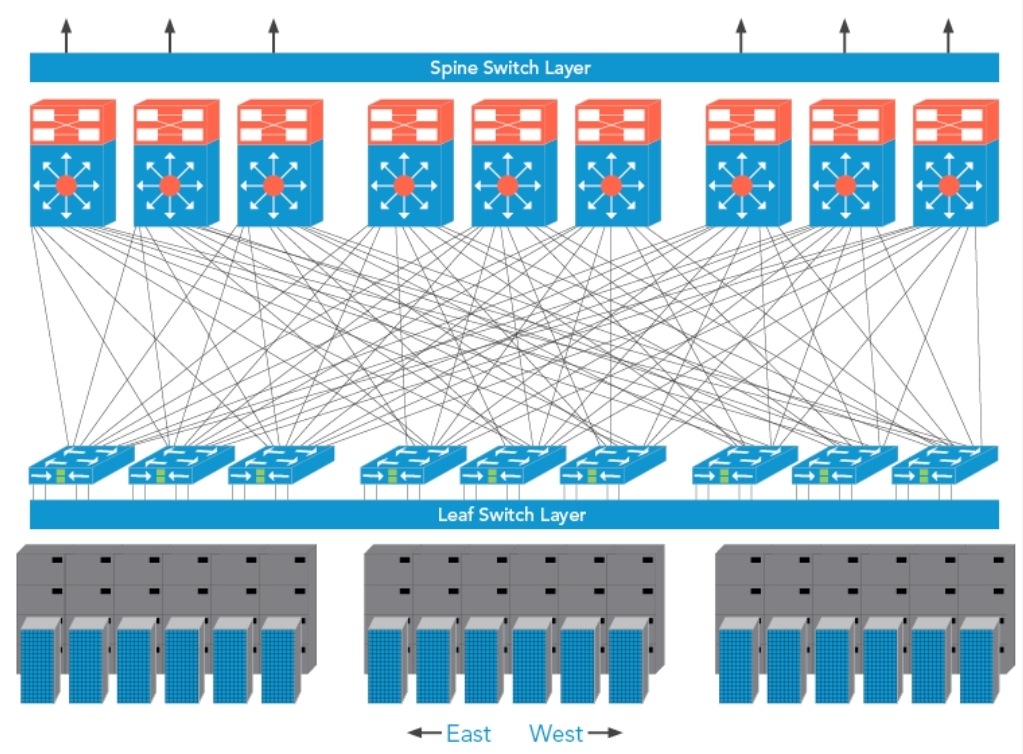

Szenario 6: Rechenzentren

In Rechenzentren oder Hochleistungsrechnerumgebungen kann eine Baumstruktur eine geeignete Wahl sein. Bei dieser Topologie sind Zugriffsswitches mit einem zentralen Switch verbunden, der wiederum mit einem Root- oder Core-Switch verbunden ist. Dies ermöglicht eine hierarchische Struktur, einen effizienteren Datenfluss und eine höhere Skalierbarkeit.

Zusammenfassung

Die Wahl der geeigneten Netzwerktopologie für verschiedene Szenarien ist entscheidend für den Aufbau effizienter, zuverlässiger und skalierbarer Computernetzwerke. Jede Topologie hat ihre eigenen Vor- und Nachteile, und die Wahl sollte auf den spezifischen Anforderungen der jeweiligen Einsatzumgebung basieren. Durch die Berücksichtigung von Faktoren wie Netzwerkgröße, Anzahl der Geräte, Redundanz und Fehlertoleranz lässt sich eine fundierte Entscheidung treffen, um eine optimale Kommunikation zwischen den Geräten und eine hohe Verfügbarkeit der Dienste zu gewährleisten.
